精准把控桥梁安全底线｜YAW-5000J 电液伺服压剪试验机落地客户实验室实拍

  桥梁支座是路桥工程的核心承重缓冲构件，其抗压、抗剪、转角等力学性能直接决定桥梁服役安全与使用寿命。在第三方检测机构、支座生产企业、交通科研院所实验室中，YAW-5000J 微机控制电液伺服压剪试验机是完成板式、盆式、球型及各类隔震橡胶支座全项检测的核心专用设备。近日该机型正式完成安装调试，入驻客户标准化检测实验室，全套设备稳定投入支座型式检验与出厂复检工作。

一、全标准覆盖，一站式完成支座全套力学试验
      该试验机研发制造严格遵循 GB/T16826、JT/T4、TB/T 系列公路铁路支座全套检测规范，完美适配国内现行桥梁支座检测所有试验项目公路桥梁支座检测板式支座抗压弹性模量、极限抗压强度、抗剪弹性模量、粘接老化、摩擦系数、容许转角；盆式支座竖向承载力、摩擦系数、转动性能；球型钢支座竖向承载力、转动力矩、水平承载力试验均可独立完成。铁路桥梁支座检测满足 TB/T1893、TB/T2331、TB/T3320 标准，覆盖铁路板式、盆式、球型支座全部国标试验流程。建筑隔震产品检测铅芯隔震支座、高阻尼橡胶支座竖向刚度、压剪耦合复合工况测试，适配建筑抗震检测需求。
二、三大独立加载系统协同工作垂向 5000kN 主压载系统
最大竖向试验力 5000kN，测力区间 2%~100% FS，示值精度 ±1%；0~1000mm 无级可调试验空间，适配不同高度大尺寸支座试件；搭配 0.1 级离子束溅射薄膜压力传感器，抗蠕变、耐高温高压，长期检测数据无漂移。电动送料小车一体化设计，试件装卸便捷，大幅提升实验室检测效率。横向 1000kN 剪切系统
单出杆双作用伺服油缸驱动，配置电动行走剪切小车与电磁离合机构，剪切试验时小车随试件形变自由跟随，消除机械阻力对摩擦系数、抗剪模量数据的干扰；两支光栅位移传感器精准采集剪切变形，搭配不锈钢摩擦板，完全匹配摩擦系数试验工况要求。300kN 转角测试系统
球铰对中结构自动校准加载轴心，四通道光栅传感器采集支座翻转变形，可精准测定盆式、球型支座转动力矩、容许转角，更换长短球面附具即可适配不同厚度试件。

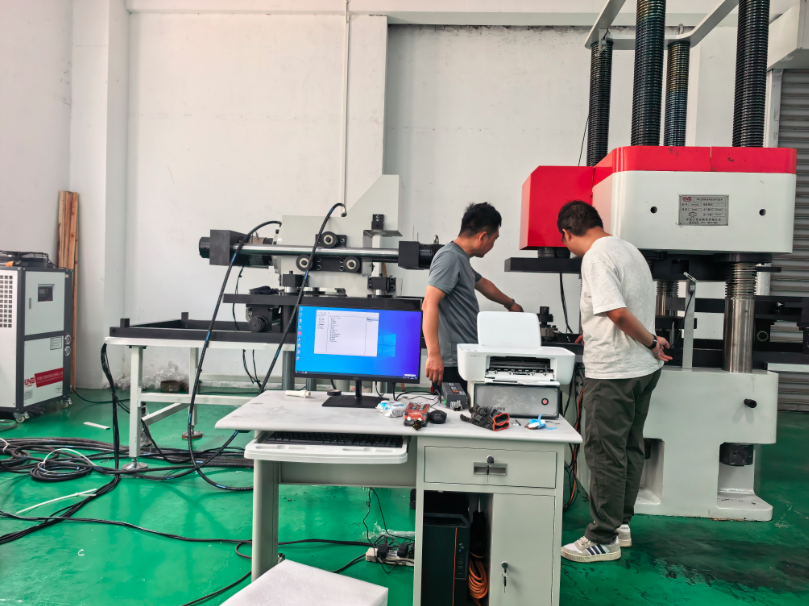

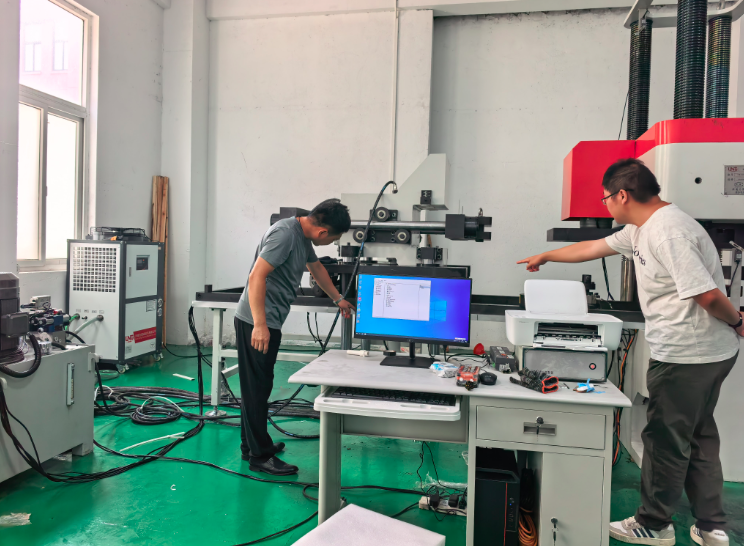

三、现场测控软件实操调试
技术人员在实验室现场完成专用压剪控制软件全流程实操调试：录入板式、盆式、球型支座标准试样参数，建立本地试样信息库，验证参数存储、快速调取、批量删除功能；
逐条调用国标内置试验程序：抗压弹性模量、极限抗压、抗剪弹性模量、摩擦系数、容许转角等一键式自动化流程，完成预压、多级保载、循环加载自动运行；
同步校验多通道实时数据采集，垂向、剪切、转角力 - 时间、力 - 变形曲线同步显示，测试曲线放大、导出 TXT、图片存档功能；
试验完成后自动生成 Excel 标准试验记录表，一键打印符合 JT/T、TB/T 行业规范的检测报告，软件自适应 PID 闭环控制响应平稳，无数据漂移、无加载卡顿。
